高強磨粉機
- 詳細介紹
高強磨粉機介紹
高強磨粉機適用于粉碎重晶石、石灰石、陶瓷、礦渣等莫氏硬度不大于9.3級，濕度在6%以下的非易燃易爆的礦山、冶金、化工，建材等行業280多種物料的高細制粉加工，成品粒度在80-425目范圍調節（最細1000目）。通過機內增加的特殊裝置，可生產出30-80目的粗粉。

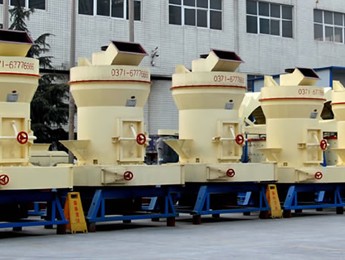

高強磨粉機圖片
性能特點
1、立體結構，占地面積小，成套性強，從塊料到成品粉子獨立自成一個生產體系；
2、成品粉子細度均勻，通篩率99%，這是其它磨粉設備難以具備的；
3、機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠；
4、重要部件均采用優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠；
5、電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方面。
工作原理
? 高強磨主機內，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后，磨輥圍繞主軸旋轉，并在高壓彈簧與離心力的作用下，緊貼磨環滾動，壓力比同等動力條件下的雷蒙磨粉機高1.2倍，所以產量大為提高。當被磨物料進入磨腔后，由鏟刀鏟起送入磨輥與磨環之間進行碾壓，碾壓后粉末隨鼓風機的循環風帶入分析機，合格細粉隨氣流入旋風集粉器即為成品，大顆粒物料落回重磨。循環風返回鼓風機再重復以上過程，余風則進入袋式除塵器凈化。當磨輥與磨環的磨損達到一定程度后，調整高壓彈簧長度，保持磨輥與環之間恒定碾壓力。從而保證穩定的產量。
技術參數
| 型號 | 高強62 | 高強66 | 高強76 | 高強87 | 高強92 | 高強93 | 高強97 | 雷蒙4119 | 雷蒙4525 |
| 進料粒度 | <15 | <15 | <20 | <25 | <25 | <25 | <25 | ≤25 | ≤30 |
| 成品粒度 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.044 | 0.173-0.044 |
| 不同物料細度班產量 | 0.6-9 | 1-20 | 1.5-25 | 2.8-33 | 3-36 | 3.5-40 | 4-52 | 8-78 | 16-176 |
| 中心軸轉速（r/min） | 274 | 190 | 170 | 161 | 148 | 140 | 130 | 105 | 82 |
| 磨環直徑 | 525 | 725 | 850 | 907.5 | 973 | 1006 | 1050 | 1400 | 1770 |
| 磨輥直徑 | 150 | 210 | 250 | 270 | 300 | 300 | 310 | 410 | 450 |
| 磨輥高度 | 100 | 150 | 150 | 150 | 160 | 160 | 170 | 190 | 250 |
| 主機電機 | 7.5 | 15 | 18.5 | 22 | 30 | 30 | 37 | 75 | 132 |
| 風機電機 | 4-5.5 | 4-11 | 4-15 | 4-18.5 | 4-22 | 2-22 | 4-37 | 4-75 | 4-132 |
| 分析器電機 | 6-1.1 | 6-2.2 | 6-2.2 | 6-2.2 | 6-2.2 | 6-3 | 4A-5.5 | 4B-7.5 | 4A-18.5 |
